Le respirasome, composé des complexes I, III et IV
Le respirasome, composé des complexes I (en rouge), III (en bleu) et IV (en jaune), associés avec les petites molécules porteuses, l’ubiquinone (extraites de l’entrée PDB 7v2c) et le cytochrome c (entrée PDB 3zcf). Les sous-unités protéiques codées par la mitochondrie sont représentées avec des couleurs plus vives dans les trois complexes.
Les complexes III et IV sont maintenus ensemble par SCAF1 (vert). Le complexe II (tout à droite), l’ubiquinone (petite molécule intramembranaire) et le cytochrome c (extramembranaire) apparaissent en magenta.
Les stocks de carbone (en GtC) sont représentés par des ronds tandis que les flux de carbone (en GtC/an) sont figurés par des flèches de différentes couleurs. Gris : combustibles fossiles et production de ciment ; jaune : changements d’occupation des sols (déforestation principalement) ; vert clair ...
Une version plus récente de ce document, couvrant la période 2014-2023 est disponible ici.Les stocks de carbone sont représentés par des ronds tandis que les flux de carbone sont figurés par des flèches de différentes couleurs. Rose : volcanisme ; gris : combustibles fossiles et production de ciment...

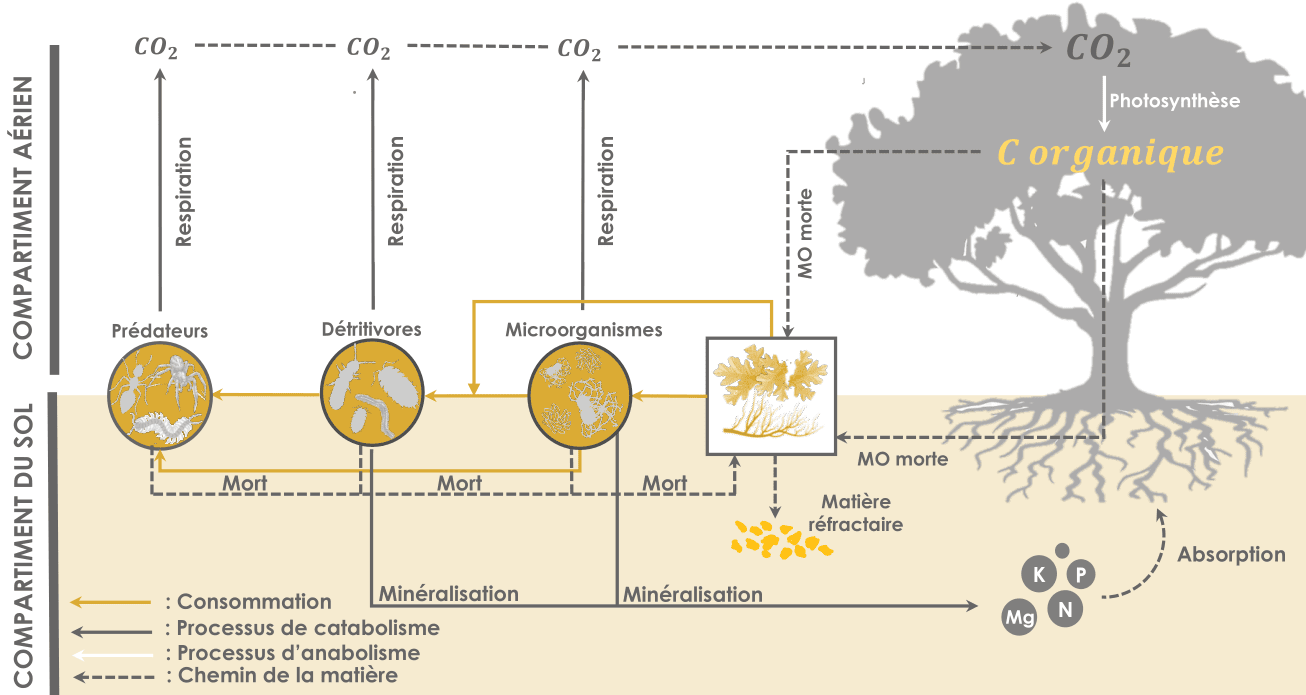

Les cercles jaunes illustrent les acteurs directs (microorganismes et détritivores) et indirects (prédateurs) de la décomposition. Les flèches jaunes entre les cercles représentent la consommation de la litière et la matière organique morte souterraine par les microorganismes et les détritivores, la...
